試作加工の実績がある微細加工について

これまでのお客様の要望・案件を取り入れ、

実際に納入した微細精度部品には

薄肉加工、微細穴加工(微小穴加工) 、

微細溝加工、微細ボス(マイクロニードル)

加工があります。

更に、位置決め5軸加工、同時5軸加工が加わる部品、

精度についてもμm単位での要求に対応する部品もあります。

実際にその部品をお見せ出来れば良いのですが、

開発途中の部品、研究用資料など、現状ではお見せ出来ない製品ばかりです。

そこで、弊社が培ってきた微細加工技術を実際に見て頂く為に、

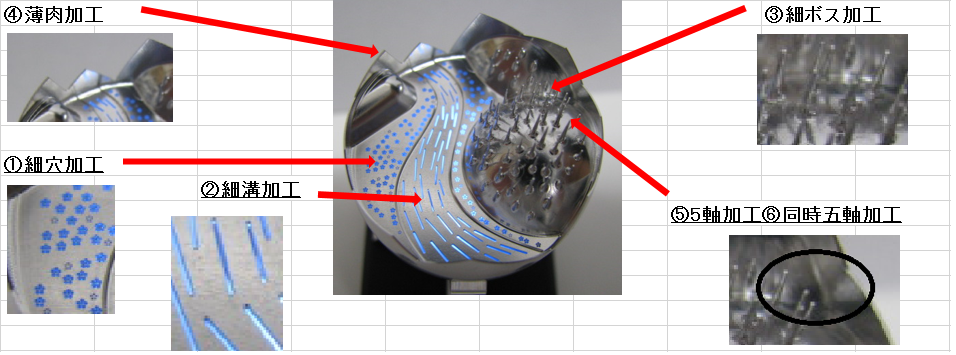

「技術の卵」があります。

①微小穴加工

花畑にあたる部分で、φ0.03mm~φ0.2mmの穴が計702箇所。

②細溝加工

川の流れを表現した部分で、幅0.1mm~0.2mmの溝が44箇所

③マイクロニードル(微細ボス加工)

山の木を表現した部分で先端径0.04mm~0.2mmまでのボスが68本

④薄肉加工

卵の殻の部分、厚みは0.2mm曲面形状加工

⑤五軸加工

マイクロニードルは高さや太さが異なり、不規則に曲面に立っている

⑥同時五軸加工

殻のオーバーハング部、極小ボスとの干渉があるアンダーや隙間



%e3%81%9f%e3%81%be%e3%81%942

                                             画像をクリックすると拡大します。
