Ⅰ. 設計段階における工数削減と品質向上のポイント

②切削条件を考慮した形状設計のポイント

Before

微細加工工具のシャンク部

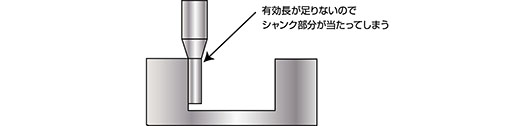

有効長が足りないのでジャンク部分が当たってしまう

微細部品では工具が小径になるので、工具を長く出すと折れ易くなります。そもそも市販の刃物では十分な有効長を持った工具を販売していないケースも多いため、実際に微細加工したい箇所で、工具の有効長が足りない場合が多くなります。

After

微細加工時の逃がし

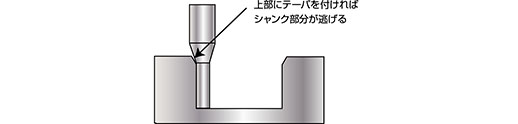

上部にテーパを付ければシャンク部分が逃げる

製品の使用方法に問題がなければ、設計段階でシャンク部分の邪魔になってしまう壁の上部にテーパや段を付けておきます。そうすることで工具のシャンク部分を逃がし、有効長の短い工具で微細加工部品を効率的に加工する事ができます。

微細加工時の小径工具

微細加工部品では小径工具を用いることが多いため、小径工具では届かないような形状の部品箇所が出てきます。設計段階で壁部分にテーパー等を設けることで加工が可能になり、短い刃物が使用できるます。そうすると回転数と送りを上げて加工時間を短縮することができ、コストダウンにつながります。
