V溝加工の隅R対策

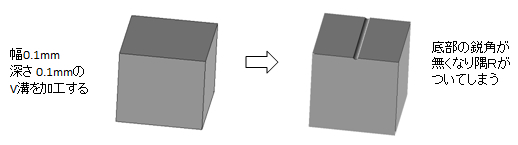

Before

v-mizokakoh1

ボールエンドミルによるV溝加工では隅Rがどうしても付いてしまいます。

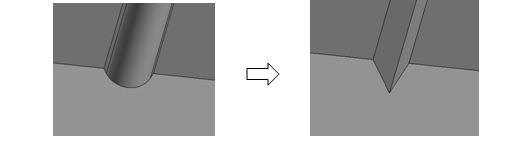

After

v-mizokakoh2

V溝形状に合わせた工具を使用してヘール加工を行う事により、シャープエッジを保ったV溝加工が出来ます。

ヘール加工とは、工具を回転させず直線的に動かして切削する加工方法です。
