3Dスキャナ型3次元測定機による形状検査
担当：B(検査)
今回は、最新の形状測定についてご報告致します。

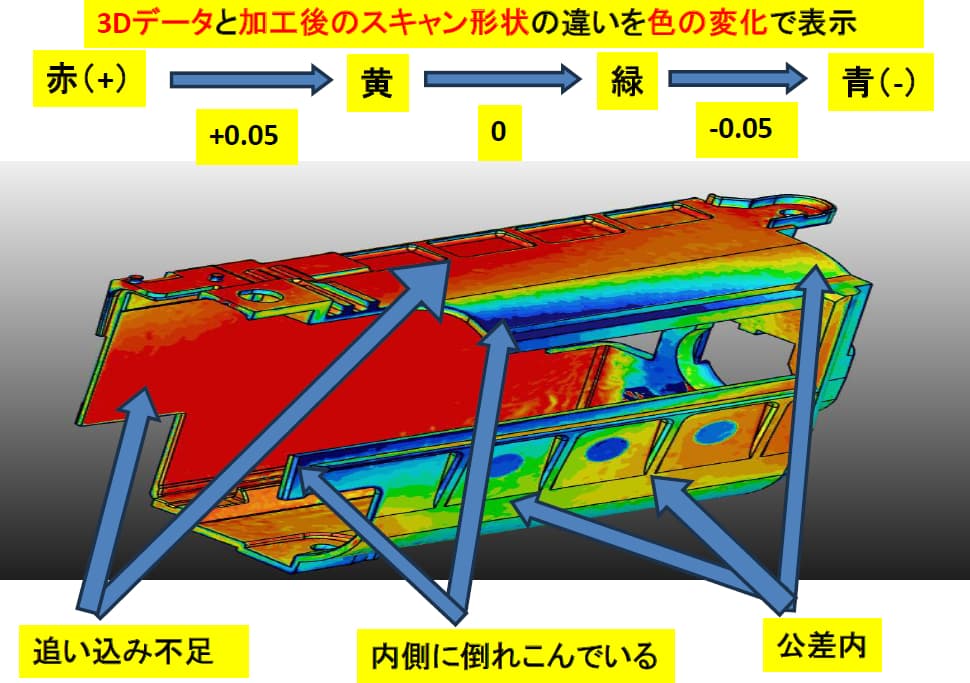

上図は3Dスキャナで加工部品を取り込み、CADデータと合わせた時の形状の差異を色の変化で表したものです。
この様に現物比較が出来るので、今まで、感覚で捉えていた歪みや反りの範囲を正確に測定出来ます。
・切削加工部品の反り、歪みを可視化出来る
・成形品の反り、歪み、ヒケを可視化出来る
・データなので測定時に荷重が掛からないため、矯正無しでの確認が出来る
・リブのテーパや倒れを視覚的に確認が出来る
・視覚的に削り残しや異形状部を確認出来る
穴径やボス径、精度が非常に厳しい部品では、従来の測定機も必要です。
新しい設備と既存の測定機を使用して、より良い部品作りを行って行きます。
